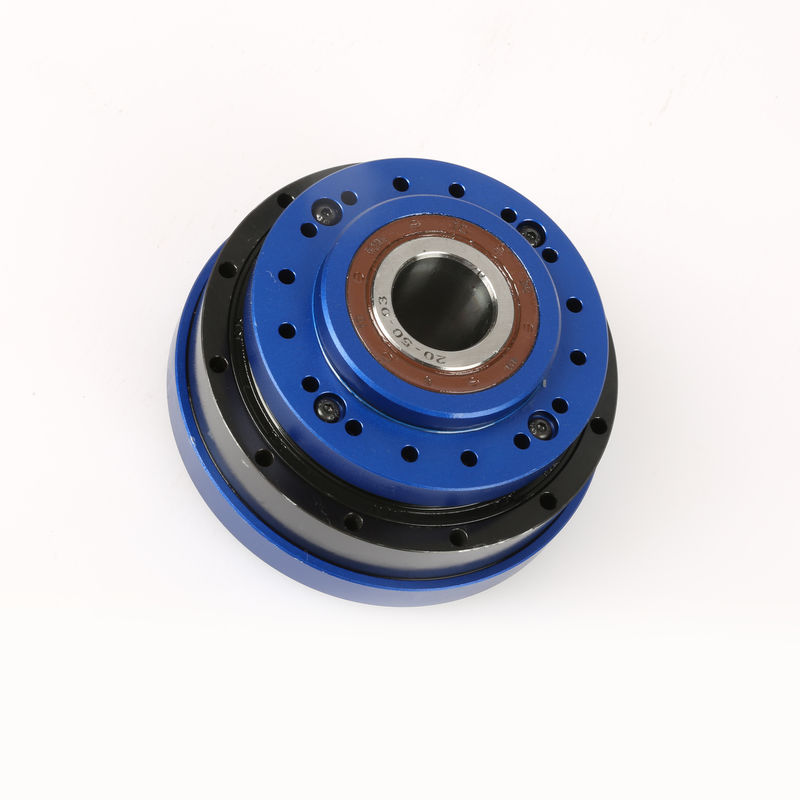

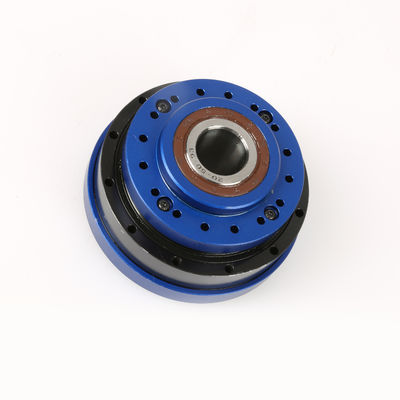

Выход вала гармоничных управляющих устройств скорости ведомого вала 30rpm CCC твердый
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Wanshsin |
| Сертификация: | ISO9001, CE, CCC |
| Номер модели: | WSHG-25-100 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 часть |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пакет коробки |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | Л / К, Т / Т, западное соединение |
| Поставка способности: | 10 000 частей в месяц |
|
Подробная информация |
|||
| Серия размера: | 14/17/20/25/32 | Вращающий момент выхода: | 3.5Nm-160Nm |
|---|---|---|---|
| Вал выхода: | Твердый выход вала/выход полого вала | Расклассифицированная скорость на вводе: | 3000-3500rpm |
| Расположение передачи: | Гармоничный | Продолжительность жизни: | 10000-15000hours |
| Изготовление на заказ: | Приемлемый | Материал: | Нержавеющая сталь |
| Высокий свет: | гармоничные управляющие устройства 30rpm,Управляющие устройства CCC гармоничные,Редуктор привода CCC гармоничный |
||
Характер продукции
Гармоничное 1:80 коэффициента уменьшения редуктора, синь цвета скорости ведомого вала 30-200rpm для водоструйного резца
ПРОДУКТ FEATURESS
точность передачи 1.High
2. ровное движение, отсутствие удара, малошумного
3. зазор зуба бортовой можно отрегулировать
4. высокий кпд передачи
5. хорошее coaxiality
6. удобно осуществите дифференциальную передачу
Принцип гармоничного редуктора шестерни
Как редуктор, гармоничный редуктор шестерни часто в состоянии как: исправлены приводы генератора волны, круговой сплайн, конец выхода flexspline s
Когда генератор волны положен внутрь flexspline, flexspline принуждается в эллиптическую форму причиняя зубы flexspline включить с профилем зуба кругового сплайна вдоль главной оси эллипсиса, с зубами совершенно отключенными через небольшую ось эллипсиса
Вращение генератора волны делает flexspline деформировать непрерывно, зубы изменяют работая государство в процессе захвата и отцепления, таким образом осуществлена передача движения между генератором волны и flexspline.
| Модель | Коэффициент | Расклассифицированный вращающий момент когда входной сигнал 2000r/min | Максимальный позволенный вращающий момент для начала и останавливать |
Максимум позволил вращающему моменту средней нагрузки |
Максимум позволил мгновенному вращающему моменту | Максимальная позволенная скорость на вводе | Arcsec |
Продолжительность жизни (часы) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
вопросы и ответы
Q: Чему должен я обеспечить когда я выбираю коробку передач/редуктор скорости?
: Самый лучший путь обеспечить чертеж мотора с параметром. Наш инженер проверит и порекомендует самую соответствующую модель коробки передач для вашей ссылки. Или вы можете также обеспечить под спецификацией также:
1) тип, модель и вращающий момент.
2) коэффициент или скорость ведомого вала
3) метод условий труда и соединения
4) качественное и установленное имя машины
5) режим и скорость на вводе входного сигнала
6) модель бренда мотора или размер вала фланца и мотора
Q: Вы изготовитель мотора?
: Да, мы изготовитель мотора. мы начать и произвести и моторы и редукторы все шестерни нашей собственной фабрикой.
Q: Сколько времени он принимает для того чтобы закончить мой заказ?
: Нормально ваш заказ смог быть доставкой в 7-15 днях, некоторых горячих продажах продукты смогли быстро быть поставлены в 1 неделе. Он зависит от количества.
Q: Могу я получить образец сперва?
: Конечно, мы удостоены для того чтобы предложить вас для того чтобы попробовать для теста перед делать заказ официальный заказ.
