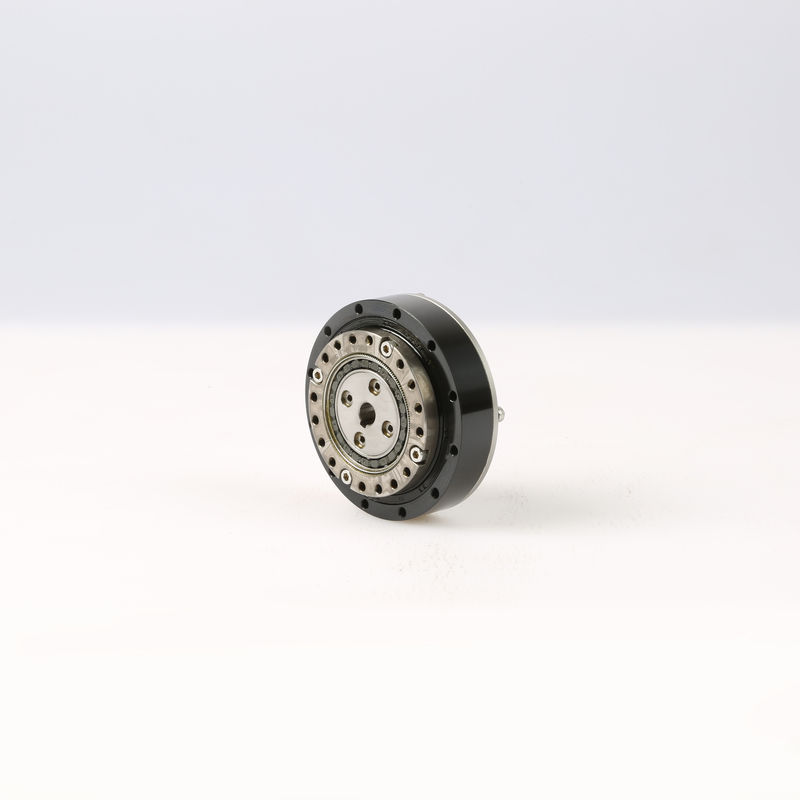

Редуктор шестерни Wanshsin 25rpm гармоничный с широким рядом диапазона регулирования передаточного числа
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Wanshsin |
| Сертификация: | ISO9001, CE, CCC |
| Номер модели: | WSHG-25-100 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 часть |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пакет коробки |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | Л / К, Т / Т, западное соединение |
| Поставка способности: | 10 000 частей в месяц |
|
Подробная информация |
|||
| отрицательная реакция: | дуга/sec ≤ 20 | Коэффициент уменьшения: | 50,80,100,120 |
|---|---|---|---|
| Вращающий момент выхода: | 3.5Nm-160Nm | Скорость ведомого вала: | 30-200rpm |
| Расклассифицированная скорость на вводе: | 3000-3500rpm | Максимальная скорость на вводе: | 8000рпм |
| Серия размера: | 14,17,20,25,32 | Расположение передачи: | Гармоничный |
| Материал: | Нержавеющая сталь | Изготовление на заказ: | Приемлемый |
| Высокий свет: | Редуктор шестерни Wanshsin гармоничный,гармоничный редуктор шестерни 25rpm,Редуктор Wanshsin гармоничный |
||
Характер продукции
Гармоничное 1:50 коэффициента уменьшения водителя, 1:80, серия 14/17/20/25/32 размера для печатной машины
ПРОДУКТ FEATURESS
Состав гармоничного редуктора шестерни
Гармоничный редуктор шестерни имеет 3 основных компонента: генератор волны, flexspline и круговой сплайн.
Генератор волны: он составлен шарикоподшипника и эллиптического кулачка. Генератор волны обычно прикреплен в конец входного сигнала, внутреннее кольцо подшипника зафиксирован вокруг кулачка причиняя наружное кольцо подшипника деформирует к эллиптической форме
Flexspline: эластичный тонкостенный компонент с зубами шестерни на наружной поверхности. Оно обычно приспособлен для того чтобы вывести наружу конец.
Круговой сплайн: твердое стальное кольцо с внутренними зубами. Оно обычно имеет 2 больше зуба чем flexspline, и вообще установленный на снабжение жилищем
Редуктор Wanshsin гармоничный имеет широкий ряд диапазона регулирования передаточного числа, большое количество цепляя зубов, большую пропускную способность, высокую точность движения, ровное движение, небольшой размер, легковес, никакой удар, зазор малошумного, регулируемого зуба бортовой, простую структуру, и высокий кпд передачи, хорошее coaxiality, может достигнуть высокоскоростного движения и других характеристик.
| Модель | Коэффициент | Расклассифицированный вращающий момент когда входной сигнал 2000r/min | Максимальный позволенный вращающий момент для начала и останавливать |
Максимум позволил вращающему моменту средней нагрузки |
Максимум позволил мгновенному вращающему моменту | Максимальная позволенная скорость на вводе | Arcsec |
Продолжительность жизни (часы) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
вопросы и ответы
Q: Чему должен я обеспечить когда я выбираю коробку передач/редуктор скорости?
: Самый лучший путь обеспечить чертеж мотора с параметром. Наш инженер проверит и порекомендует самую соответствующую модель коробки передач для вашей ссылки. Или вы можете также обеспечить под спецификацией также:
1) тип, модель и вращающий момент.
2) коэффициент или скорость ведомого вала
3) метод условий труда и соединения
4) качественное и установленное имя машины
5) режим и скорость на вводе входного сигнала
6) модель бренда мотора или размер вала фланца и мотора
Q: Вы изготовитель мотора?
: Да, мы изготовитель мотора. мы начать и произвести и моторы и редукторы все шестерни нашей собственной фабрикой.
Q: Сколько времени он принимает для того чтобы закончить мой заказ?
: Нормально ваш заказ смог быть доставкой в 7-15 днях, некоторых горячих продажах продукты смогли быстро быть поставлены в 1 неделе. Он зависит от количества.
Q: Могу я получить образец сперва?
: Конечно, мы удостоены для того чтобы предложить вас для того чтобы попробовать для теста перед делать заказ официальный заказ.
