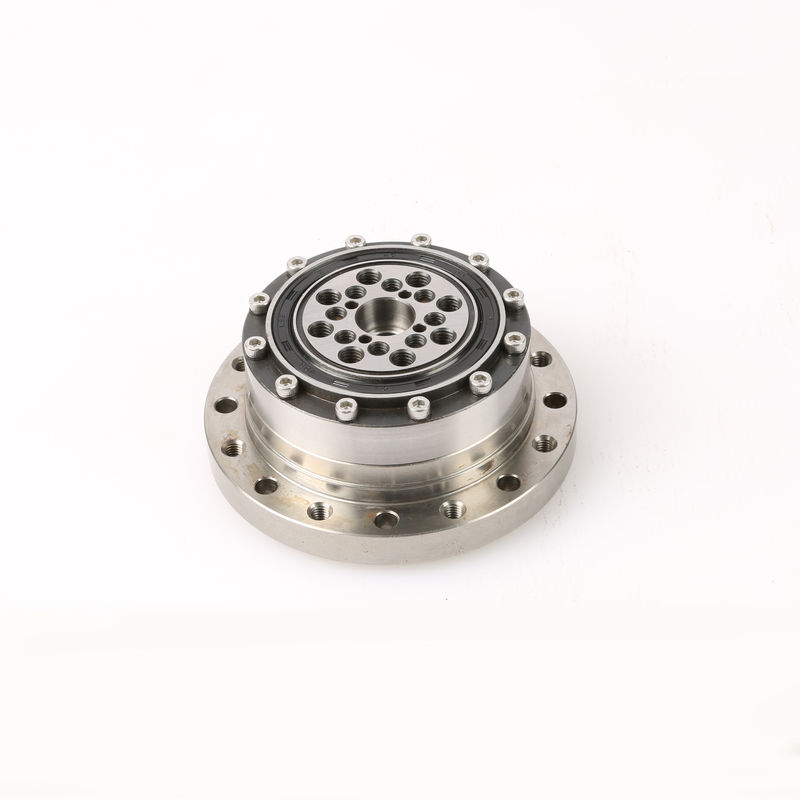

Отсутствие коробки передач привода удара 60Nm гармоничной для промышленного робота
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Wanshsin |
| Сертификация: | ISO9001, CE, CCC |
| Номер модели: | WSHG-25-100 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 часть |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пакет коробки |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | Л / К, Т / Т, западное соединение |
| Поставка способности: | 10 000 частей в месяц |
|
Подробная информация |
|||
| Коэффициент уменьшения: | 50,80,100,120 | Вращающий момент выхода: | 3.5Nm-160Nm |
|---|---|---|---|
| Расклассифицированная скорость на вводе: | 3000-3500rpm | Расположение передачи: | Гармоничный |
| Материал: | Нержавеющая сталь | Вал выхода: | Твердый выход вала/выход полого вала |
| Продолжительность жизни: | 10000-15000hours | Изготовление на заказ: | Приемлемый |
| Высокий свет: | Отсутствие коробки передач привода удара гармоничной,гармоничная коробка передач привода 60Nm,гармоничная коробка передач 60Nm |
||
Характер продукции
Гармоничная скорость ведомого вала 30-200rpm вращающего момента 3.5-160Nm выхода редуктора для машин CNC
ПРОДУКТ FEATURESS
Применение:
Промышленный робот, робот обслуживания, робот машины металла, медицинская служба, испытательное оборудование анализа, оборудование энергии связанное с, бумаг-делая машину…
Преимущества:
1. Ровное движение, отсутствие удара, малошумного
Цеплять и цеплять зубов постепенно входят в и выходят между зубами твердого колеса с деформацией flexspline. Во время цепляя процесса, касания поверхности зуба, скорость при которой начинается буксование небольшие, и никакое неожиданное изменение.
2. Зазор зуба бортовой можно отрегулировать.
В цеплять гармоничной передачи шестерни, зазор между flexspline и твердой шестерней главным образом зависит от формы генератора волны и профиля зуба 2 шестерней. Поэтому, отрицательную реакцию можно отрегулировать для того чтобы сделать отрицательную реакцию передачи небольшим, даже в некоторых случаях. Смогите достигнуть нул бортовых зазоров
3. Высокий кпд передачи.
Сравненный с другими передачами такого же коэффициента скорости, гармоничная передача имеет высокую эффективность должную к небольшому числу двигающих частей и малой скорости цепляя поверхности зуба. С разницей в коэффициенте скорости (u=60-250), эффективность около 65 - около 90% (более низкая эффективность гармоничной передачи волны сложной формы), носка поверхности зуба очень небольшое.
4. Хорошее coaxiality.
Высокоскоростной вал и низкоскоростной вал гармоничного редуктора шестерни расположены на такой же оси.
| Модель | Коэффициент | Расклассифицированный вращающий момент когда входной сигнал 2000r/min | Максимальный позволенный вращающий момент для начала и останавливать |
Максимум позволил вращающему моменту средней нагрузки |
Максимум позволил мгновенному вращающему моменту | Максимальная позволенная скорость на вводе | Arcsec |
Продолжительность жизни (часы) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
вопросы и ответы
Q: Чему должен я обеспечить когда я выбираю коробку передач/редуктор скорости?
: Самый лучший путь обеспечить чертеж мотора с параметром. Наш инженер проверит и порекомендует самую соответствующую модель коробки передач для вашей ссылки. Или вы можете также обеспечить под спецификацией также:
1) тип, модель и вращающий момент.
2) коэффициент или скорость ведомого вала
3) метод условий труда и соединения
4) качественное и установленное имя машины
5) режим и скорость на вводе входного сигнала
6) модель бренда мотора или размер вала фланца и мотора
Q: Вы изготовитель мотора?
: Да, мы изготовитель мотора. мы начать и произвести и моторы и редукторы все шестерни нашей собственной фабрикой.
Q: Сколько времени он принимает для того чтобы закончить мой заказ?
: Нормально ваш заказ смог быть доставкой в 7-15 днях, некоторых горячих продажах продукты смогли быстро быть поставлены в 1 неделе. Он зависит от количества.
Q: Могу я получить образец сперва?
: Конечно, мы удостоены для того чтобы предложить вас для того чтобы попробовать для теста перед делать заказ официальный заказ.
